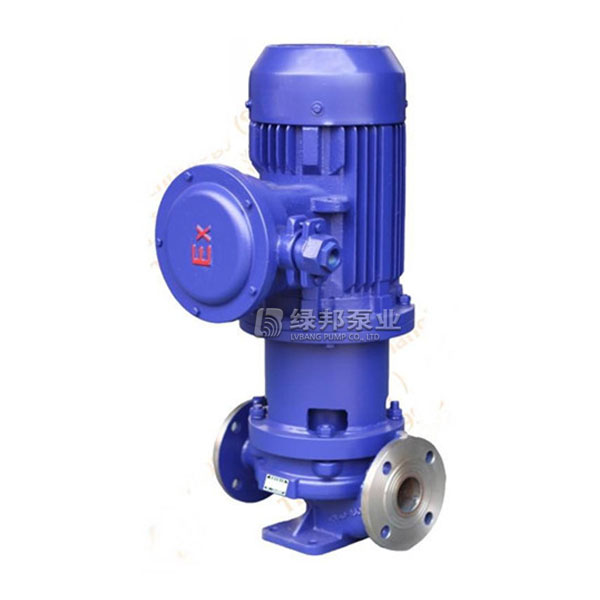

產品概述：

CQB-L型磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新一代的無泄漏管道離心泵.

產品特點：

1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；

2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積小；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

結構圖：

1	泵殼	2	葉輪	3	密封環	4	軸承體
5	隔離套	6	止推環	7	軸承	8	軸套
9	軸	10	內磁鋼總成	11	螺母	12	聯接架
13	外磁鋼總成	14	電機

性能參數：

型  號	口徑		流量 (m3/h)	揚程  (m)	電機功率 (kw)	電 壓  (v)
	進口	出口
CQB16-8L	16	16	1.5	8	0.12	220/380
CQB20-12L	20	20	3	12	0.37	220/380
CQB25-15L	25	25	6.6	15	1.1	380
CQB32-15L	32	32	6.6	15	1.1	380
CQB32-28L	32	32	6.6	28	1.1	380
CQB32-32L	32	32	3.2	32	1.5	380
CQB40-20L	40	40	10.8	20	2.2	380
CQB40-32L	40	40	12	32	4	380
CQB40-50L	40	40	6.3	50	5.5	380
CQB50-25L	50	50	14.4	25	4	380
CQB50-40L	50	50	13.2	40	4	380
CQB50-50L	50	50	13.2	50	5.5	380
CQB50-80L	50	50	12.5	80	18.5	380
CQB65-25L	65	65	15	25	5.5	380
CQB65-35L	65	65	27	35	7.5	380
CQB65-50L	65	65	25	50	15	380
CQB65-80L	65	65	25	80	22	380
CQB80-20L	80	80	50	20	7.5	380
CQB80-32L	80	80	50	32	15	380
CQB80-50L	80	80	50	50	22	380
CQB80-80L	80	80	50	80	37	380
CQB100-20L	100	100	100	20	15	380
CQB100-32L	100	100	100	32	22	380
CQB100-50L	100	100	100	50	37	380
CQB100-80L	100	100	100	80	55	380
注:表中CQB20-12---CQB100-80都可配防爆電機
